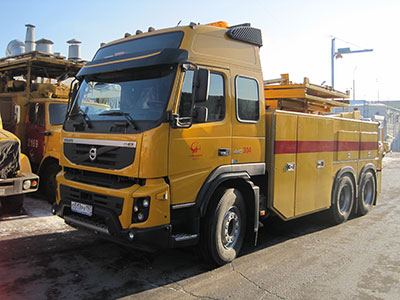

    Средство эвакуации Эвакуатор трамвайных вагонов

    Средство эвакуации Эвакуатор трамвайных вагонов

    Описание средства эвакуации Эвакуатор трамвайных вагонов:

    Транспортное средство предназначено для установки на рельсы трамваев, сошедших с рельсов, а также эвакуации неисправных трамваев, включая выполнение следующих видов работ: подъем и перемещение передней и задней части сошедших с рельсов трамваев, а также средней секции 3-х секционных вагонов с использованием специальных приспособлений, эвакуации трамваев методом буксировки на подкатной тележке и жесткой сцепке, механизации работ по демонтажу токоприемника, перевозки бригады ремонтников (до 5-и человек) с необходимыми материалами и приспособлениями.

    В комплект поставки эвакуатора трамваев входит:

    • Автомобиль-эвакуатор, в том числе шасси VOLVO FM-Truck
    • Боковины с отсеками для хранения и транспортировки приспособлений, инструмента и оборудования
    • Гидравлическая стрела для подъема (опускания) и поворота
    • Комплекты приспособлений и инструмента для транспортирования и ремонта трамваев
    • Комплект оборудование для газовой резки металла
    • Подкатная тележка
    • Подъемная платформа с гидравлическим механизмом смещения в сторону трамвая
    • Автомобиль-эвакуатор трамваев. Руководство по эксплуатации
    • Автомобиль-эвакуатор трамваев. Паспорт

    Технические характеристики средства эвакуации Эвакуатор трамвайных вагонов:

    Технические характеристики транспортного средства (эвакуатора)
    Шасси Volvo FM-Truck
    Категория N3
    Экологический класс 3 (с двигателями D9B, D11A, D13A, D16C)
    4 (c двигателями D11B, D13A, D13B, D16E)
    5 (c двигателями D11C, D13C, D16G)
    Колесная формула 6 х 4
    Ведущие колеса Второй и третьей осей
    Схема компоновки транспортного средства Кабина над двигателем
    Расположение двигателя Переднее продольное
    Тип двигателя Четырехтактный, 6-и цилиндровый рядный, дизельный с турбонаддувом; основной и дополнительный глушители с системой нейтрализации отработавших газов (только для эк. кл. 4 и выше)
    Использование загрузочного пространства Надрамник с установленными на нем грузоподъемными механизмами
    Кабина Цельнометаллическая, двухдверная, шестиместная из них одно спальное место, опрокидывающаяся вперед
    Цвет кабины Желтый
    Цвет надрамника с установленным на нем оборудованием Желтый
    Желто-красный
    Габариты, мм -длина
    -ширина
    -высота
    9400
    2550
    3800
    База, мм 3900 + 1370
    Колея передних/задних колес, мм 1991 – 2110 / 1816 – 1969
    Масса транспортного средства в снаряженном состоянии, кг 15600
    Полная масса транспортного средства (технически допустимая), кг 17000
    Максимальная осевая масса (технически допустимая), кг
    -на первую ось
    -на вторую ось
    -на третью ось
    5000
    6000
    6000
    Максимальная масса прицепа, кг 19300-79000
    Максимальная масса автопоезда, кг 36300-96000
    Способы эвакуации трамваев
    - Установка на рельсы
    - Буксирование
    - Транспортирование
    Подъемным устройством
    На жестком буксире
    На подъемном устройстве
    Максимальная скорость эвакуации при буксировании - на жестком буксире, км/ч
    - при транспортировании на подъемном устройстве, км/ч
    20
    5
    Угол вертикального складывания между эвакуатором и поднятой частью трамвая, град ±15
    Угол горизонтального складывания, град ±45
    Время подъема передней (задней) части трамвая на 400 мм от дороги, мин 9
    Высота подъема захвата подъемного устройства, мм 1260
    Горизонтальный ход захвата подъемного устройства, мм 1250
    Угол поворота подъемного устройства, град ±16
    Допустимая нагрузка на подъемное устройство, кг (не более) 10000
    Допустимая масса эвакуируемого трамвая, кг 20000
    Грузоподъемность платформы, кг 350
    Вертикальный ход платформы, мм 770
    Смещение платформы от продольной оси эвакуатора
    вправо(влево), мм
    700
    Механизм опускания токоприемника Ручной поворотный тросовый, действую- щий на оба борта эвакуатора
    Привод оборудования Гидравлический
    Управление оборудованием Дистанционное с двух постов
