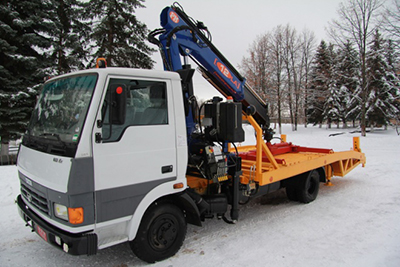

    Эвакуатор с полной погрузкой на базе Тata 613

    Эвакуатор с полной погрузкой на базе Тata 613

    Описание эвакуатора с полной погрузкой на базе Тata 613:

    Эвакуация автомобилей и освобождение проезжей части в городских, так и загородных, условиях в настоящее время является главной и повседневной задачей для дорожных служб, особенно в зимний период.

    В очередной раз мы пополнили свой модельный ряд еще одним эвакуатором. Купить эвакуатор манипулятор оснащенный ротатором, траверсой с перемещаемым подвесом и колесными захватами без посредников, можно напрямую от завода изготовителя.

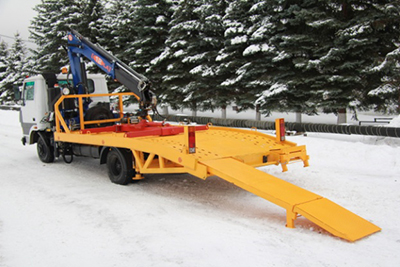

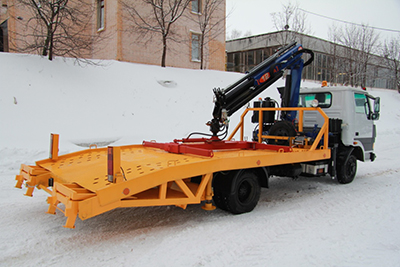

    Эвакуатор автомобилей с ломаной платформой предназначен для эвакуации транспортных средств массой до 4000 кг . Въезд или погрузка на платформу производится по двум выдвижным аппарелям. Аппарели выдвигаются вручную без особых усилий благодаря оптимальной конструкции аппарелей и платформы. Погрузка поврежденных автомобилей, не способных самостоятельно въехать на платформу производится лебедкой. Электрическая лебедка самоустанавливающаяся, т.е. имеет возможность перемещаться перпендикулярно платформе при затаскивании автомобиля. Автомобили с вышедшими из строя: рулевым управлением, заблокированной коробкой передач, не открывающимися дверями и т.п. эвакуация производится краном-манипулятором при помощи траверсы с перемещаемым подвесом. Платформа стационарно закреплена на раме автомобиля. Для большей устойчивости при погрузке автомобиля, в задней части эвакуатора имеются два аутригера жестко закрепленных на раме автомобиля.

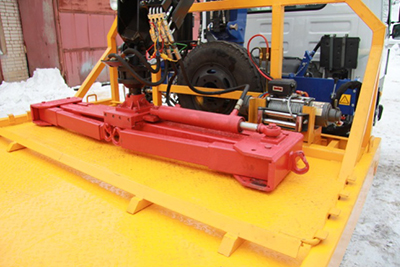

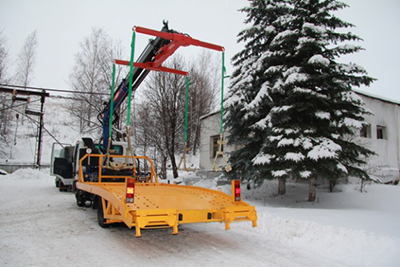

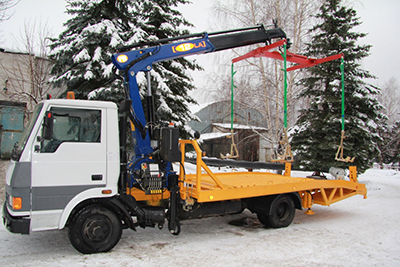

    Траверса с перемещаемым подвесом представляет собой сварную конструкцию на которой закреплены 4-е откидные балки. Откидные балки фиксируются как в раскрытом, так и в сложенном состоянии, что предотвращает самопроизвольное складывание и раскрытие. Траверса в сложенном состоянии очень компактна и не занимает много места на платформе. На траверсе имеются приварные экскаваторные крюки. Крюк экскаваторный приваривается к траверсе в 6-и местах, и служат для закрепления строп или вспомогательной фиксации. Перемещаемый подвес позволяет установить необходимый центр тяжести при подъеме автомобиля. Обеспечить правильную погрузку и сохранить автомобиль от нежелательных повреждений вам позволит ротатор, установленный на манипуляторе. Ротатор гидравлический способен вращать траверсу на угол не более 180 град. в ту и другую сторону, что позволяет эвакуировать автомобиль из любого расположения по отношению к эвакуатору.

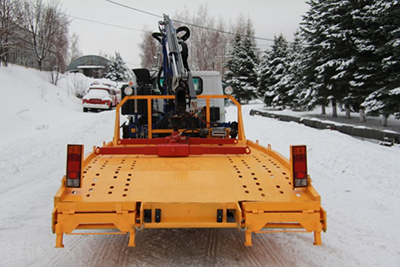

    Задние фары защищены кожухами и способны откидываться в стороны обеспечивая свободный заезд на платформу.

    Комплектность

    Автомобиль эвакуатор c ломаной платформой поставляется с следующими единицами:

    • базовый автомобиль Таta 613 – 1 шт.
    • металлическая ломаная платформа, жестко закрепленная с надрамником – 1 шт.
    • кран-манипулятор РМ 12012L – 1 шт.
    • ротатор FR 21A – 1 шт.
    • лебедка DWN 10 000 HD 24v – 1 шт.
    • траверса с перемещаемым подвесом – 1 шт.
    • упорный брус – 1 шт
    • выдвижная аппарель – 2 шт

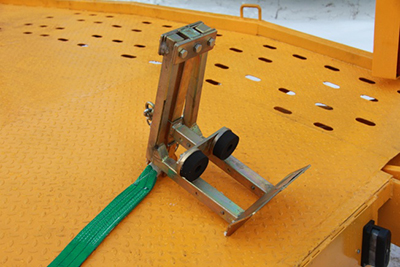

    • колесные захваты – 4 шт.
    • стропы – 4 шт.
    • стяжка груза – 4 шт
    • руководство по эксплуатации

    Эвакуатор соответствует основным техническим стандартам, правилам и инструкциям, в соответствии с которыми изготовлены крановые установки.

    • ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов»;
    • РД 10-33-93 «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации»;
    • РД 03-606-03 «Инструкция по визуальному и измерительному контролю»;
    • РД 10-08-92 «Инструкция по надзору за изготовлением, ремонтом и монтажом подъемных сооружений»;
    • РД 22-207-88 «Машины грузоподъемные. Общие требования и нормы на изготовление»;
    • ГОСТ 5264-80 «Ручная дуговая сварка, основные типы, конструктивные элементы и размеры швов»;
    • РД 24.090.52-90 «Подъемно-транспортные машины. Материалы для сварных металлоконструкций»;

    Технические характеристики эвакуатора с полной погрузкой на базе Тata 613:

    Грузоподъемность эвакуатора 4000 кг.
    Клиренс задней части платформы 90
    Место управления - с левой стороны автомобиля (основной)
    - с правой стороны (только манипулятором)
    Тяговое усилие лебедки 4100 кг.
    Управление лебедкой электрическое (дистанционное)
    Привод механизмов гидравлический
    Грузоподъемность на максимальном вылете стрелы манипулятора 1870кг
    Максимальный вылет стрелы 5,6м
    Габаритные размеры:
    Длина 8100 мм
    Ширина 2500 мм
    Высота 3560 мм
    Разрешенная максимальная масса 7500 кг
    Тип двигателя дизельный
    Колесная формула 4х2
    Максимальная скорость движения с загруженным автомобилем 90 км/ч
    Тип кабины цельнометаллическая 3-х местная
